Messanleitungen für Plissees an geraden, senkrechten Fenstern
Gut zu wissen
Jedes einzelne Plissee wird millimetergenau nach Ihren Wünschen angefertigt und bei der Fertigung richten wir uns exakt nach Ihren Angaben – aus diesem Grund ist es wichtig, dass Sie beim Messen so sorgfältig wie möglich sind.
- Bitte benutzen Sie zum Messen ein Metallmaßband. Maßbänder aus Holz oder Kunststoff neigen dazu, sich im Laufe der Jahre leicht zu verziehen
- Manche Fenster scheinen nur auf den ersten Blick identisch zu sein - nehmen Sie sich bitte die Zeit, alle Fenster einzeln zu messen - dies ist gerade bei der Montage direkt vor dem Glas sehr wichtig
- Ihre Angaben werden exakt übernommen - wir nehmen keinerlei Abzüge oder Aufschläge vor
- Geben Sie alle Maße in mm an
Messanleitung für die Montage vor dem Fensterglas, Montage mit Gelenkklebeplatten, Stick&Fix, Stick&Fix Front und Falzfix
Die meisten unserer Kunden befestigen die Plissees auf der schmalen Leiste unmittelbar vor dem Fensterglas – auch Glasleiste oder Fensterfalz genannt. Je nach gewähltem Befestigungstyp wird das Plissee in der Glasleiste verschraubt, geklebt oder an den Rahmen geklemmt - weitere Infos und Entscheidungshilfen für die für Ihre Fenster perfekt passenden Montagevarianten erfahren Sie hier.
So messen Sie richtig
Beispielberechnung bei der Montage vor dem Fensterglas, Montage mit Gelenkklebeplatten, Stick&Fix, Stick&Fix Front und Falzfix

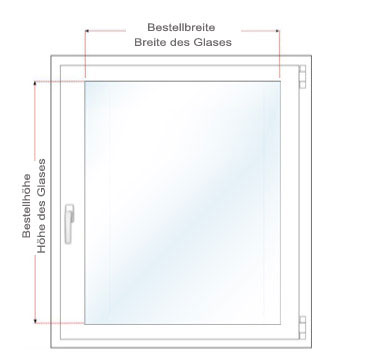

Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensterscheibe inklusive der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).
- Ziehen Sie von der ermittelten Breite insgesamt bis zu 5 mm ab. Wenn Sie eine schräge Glasleiste haben, können Sie einen kleineren oder gar keinen Abzug vornehmen (siehe Zeichnung zu den Glasleistentypen oben). Damit stellen Sie sicher, dass das Plissee bei der späteren Bedienung nicht klemmt. Im Zweifelsfall empfehlen wir einen Abzug von 5 mm vorzunehmen.
Messen der Bestellhöhe (H)
- Messen Sie die Höhe der Glasscheibe inklusive eventueller vorhandener Gummi-/Silikondichtung (auch als lichte Höhe bezeichnet).
- Bitte ziehen Sie von der ermittelten Höhe nichts ab.
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen und die Glasleiste ist gerade.
Lichte Breite 700 mm - 5 mm Bewegungsspielraum
Bestellbreite = 695 mm
Beispiel
Sie haben eine lichte Höhe von 1000 mm gemessen
Lichte Höhe = Bestellhöhe ohne Abzug
Bestellhöhe = 1000 mm
Gut zu wissen

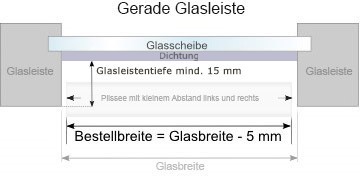

- Die Glasleiste sollte bei der Montage eine Mindesttiefe von 15 mm aufweisen.
- Bei Wabenplissees empfehlen wir eine Mindesttiefe von 17mm.
- Für die Montage mit Stick&Fix ist eine ebene Klebefläche von mindestens 15mm notwendig, da die Klebeplatte 15mm tief ist.
- Falzfix - hier reichen bei der Montage 13 mm Tiefe.
- Messen Sie die Breite an unterschiedlichen Stellen (oben, mitte, unten) und verwenden Sie die kleinste gemessene Breite und die größte gemessene Höhe.
- Wenn der Winkel zwischen Glasleiste und Glasscheibe ca. 90° beträgt, sollten Sie 5 mm abziehen.

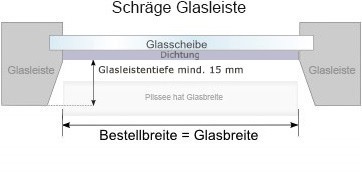

- Je schräger die Glasleiste ist (d.h. > 90°), desto weniger müssen Sie abziehen

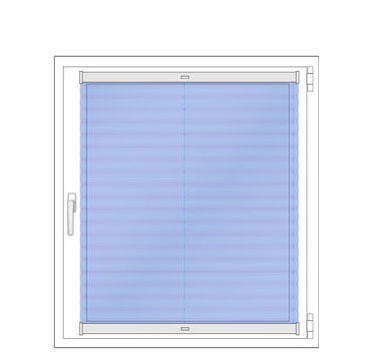

Messanleitung für die Montage am Fensterflügel mit Winkeln
Das Plissee wird mit Hilfe von Winkeln direkt am Fenster montiert. Die Winkel werden am Fensterrahmen befestigt und das Plissee an den Winkeln montiert.
Hier erfahren Sie mehr zu dieser Montagevariante.

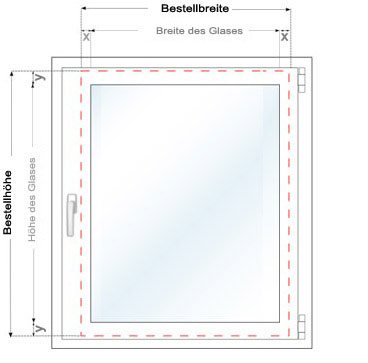

So messen Sie richtig
Beispielberechnung bei der Montage am Fensterflügel mit Winkeln
Messen der Bestellbreite (B)
- Messen Sie die Breite der Glasscheibe inkl. der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).
- Wir empfehlen, zu der ermittelten Breite noch einen Mindestüberstand X von 30 mm rechts und links hinzuzufügen - also insgesamt mindestens 60 mm. Beachten Sie, dass der Überstand nicht zu groß ist und links oder rechts das Plissee wg. z.B. dem Fenstergriff (oder anderen Beschlägen) nicht gut bedient werden kann. Ein Abstand von ca. 10 mm zwischen Plissee und Fenstergriff ist sinnvoll.
Messen der Bestellhöhe (H)
- Messen Sie die Höhe der sichtbaren Glasscheibe inkl. ggf. vorhandener Gummi-/Silikondichtung (auch als lichte Höhe bezeichnet).
- Zu der ermittelten Höhe addieren Sie noch einen Überstand Y hinzu - mindestens 30 mm. Beachten Sie, dass der Überstand nicht zu groß ist und oben oder unten das Plissee wg. Leisten/Beschlägen nicht gut bedient werden kann.
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen und bis zum Fenstergriff haben Sie noch mindestens 30 mm Platz.
Lichte Breite 700 mm + 60 mm Überstand (2 x 30 mm)
Bestellbreite = 760 mm
Beispiel
Sie haben haben eine lichte Höhe von 1000 mm gemessen.
Höhe des Fensterglases + 60 mm Überstand (2 x 30 mm)
Bestellhöhe = 1060 mm
Gut zu wissen
- Bei dieser Montagevariante können kleine Fehler beim Messen gut ausgeglichen werden, da die genaue Position des Plissees erst durch die Montage der Winkel bestimmt wird.
- Der Überstand in der Höhe ist für eine reibungslose Befestigung erforderlich – der Überstand in der Breite ist eher optional und hilft zu vermeiden, dass links und rechts vom Plisseerand Licht eindringen kann.

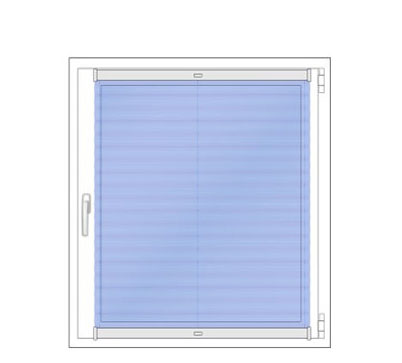

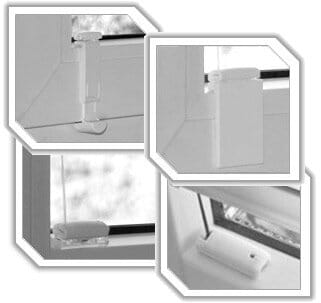

Messanleitung für die Montage am Fensterflügel mit Klemmträgern - ohne Bohren
Ideal in Situationen, in denen keine Schrauben für die Befestigung verwendet werden können – z.B. in manchen Mietwohnungen.
Weitere Voraussetzungen dieser Montagevariante erfahren Sie hier.

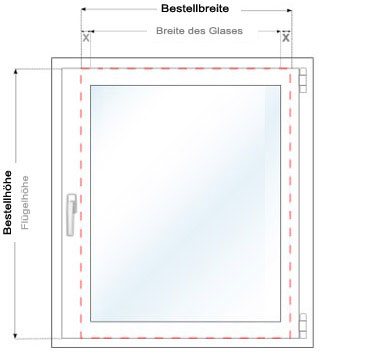

So messen Sie richtig
Beispielberechnung bei der Montage am Fensterflügel mit Klemmträgern - ohne Bohren
Messen der Bestellbreite (B)
- Messen Sie die Breite der Glasscheibe inkl. der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).
- Zu der ermittelten Breite addieren Sie noch einen Überstand X hinzu – z.B. 20 mm links und rechts (= 40 mm). Beachten Sie, dass der Überstand nicht zu groß ist und links oder rechts das Plissee wg. des Fenstergriffes (oder anderen Beschlägen) nicht gut bedient werden kann. Ein Abstand von ca. 10 mm zwischen Plissee und Fenstergriff ist sinnvoll.
Messen der Bestellhöhe (H)
- Messen Sie die Höhe des Fensterflügels (also den Teil des Fensters, den Sie öffnen können)
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen und bis zum Fenstergriff haben Sie noch mindestens 30 mm Platz.
Bestellbreite = 740 mm
Beispiel
Sie haben für den kompletten Fensterflügel eine Höhe von 1300 mm gemessen
Höhe des Fensterflügels = Bestellhöhe ohne Abzug
Bestellhöhe = 1300 mm
Gut zu wissen
- Die Klemmträger bewirken, dass das Plissee etwas nach vorn heraussteht und dadurch etwas Abstand zum Fensterglas hat (ca. 20 mm). Durch den Überstand links und rechts erreichen Sie, dass neben dem Plisseerand möglichst wenig Licht einfallen kann.
- Die Klemmträger stehen etwa 15mm hoch über - achten Sie bitte darauf, dass ober- und unterhalb des Fensterflügels genug Platz ist, um das Fenster mit dem montierten Plissee noch zu bewegen.
- Bitte lesen Sie auch die Erläuterung zu dieser Montagevariante für weitere Voraussetzungen zur Nutzung von Klemmträgern.

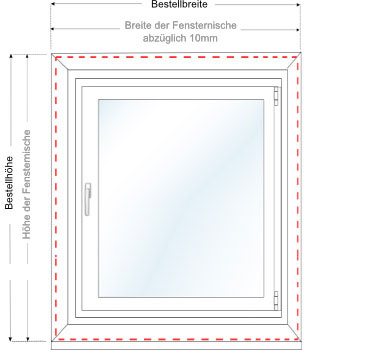

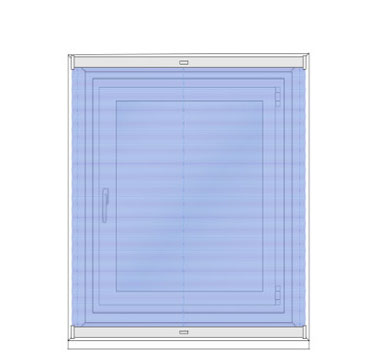

Messanleitung für die Montage am Mauerwerk in der Nische
Das Plissee wird mit Hilfe von kleinen Montageelementen oben in der Fensternische montiert - diese Montagevariante ist am Besten geeignet, wenn Sie sich für ein freihängendes Plissee entscheiden.
So messen Sie richtig
Beispielberechnung bei der Montage am Mauerwerk in der Nische
Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensternische.
- Von der ermittelten Breite sollten Sie noch ca. 10 mm abziehen (jeweils 5 mm links und rechts).
Messen der Bestellhöhe (H)
- Messen Sie die Höhe der Fensternische.
Beispiel
Sie für die Breite der Fensternische 1400 mm gemessen.
Breite der Fensternische 1400 mm – (2 x 5 mm) Bewegungsspielraum
Bestellbreite = 1390 mm
Beispiel
Sie haben für die Höhe der Fensternische 1700 mm gemessen
Höhe der Fensternische = Bestellhöhe
Bestellhöhe = 1700 mm
Gut zu wissen
- Bitte achten Sie darauf, dass für die Montage oberhalb des Fensterflügels genug Platz vorhanden ist, so dass Sie das Fenster auch nach der Montage noch öffnen können

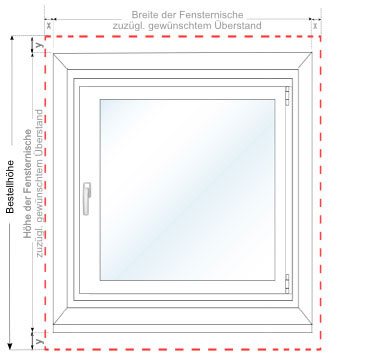

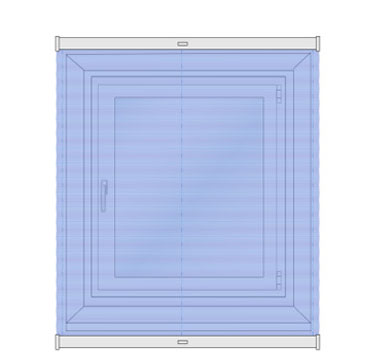

Messanleitung für die Montage am Mauerwerk vor der Fensternische oder an der Decke
Das Plissee wird mit Hilfe von Winkeln an der Wand über der Fensternische montiert – diese Montagevariante ist am besten geeignet, wenn Sie sich für ein freihängendes Plissee entscheiden.
So messen Sie richtig
Beispielberechnung bei der Montage am Mauerwerk vor der Fensternische oder an der Decke
Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensternische.
- Wir empfehlen, zu der ermittelten Breite noch einen Überstand von insgesamt 100 mm hinzuzufügen (jeweils 50 mm rechts und links).
Messen der Bestellhöhe (H)
- Messen Sie die Höhe der Fensternische.
- Zu der ermittelten Höhe addieren Sie noch ca. 100 mm hinzu. Diese 100 mm werden oben benötigt, sodass das Plissee im hochgezogenen Zustand nicht in die Fensternische hineinragt.
Beispiel
Sie für die Breite der Fensternische 1400 mm gemessen.
Breite der Fensternische 1400 mm + (2 x 50 mm) Überstand
Bestellbreite = 1500 mm
Beispiel
Sie haben für die Höhe der Fensternische 1700 mm gemessen
Höhe der Fensternische + 100 mm Montageüberstand oben
Bestellhöhe = 1800 mm
Gut zu wissen
- Bei dieser Montagevariante können kleine Fehler beim Messen gut ausgeglichen werden, da die genaue Position des Plissees erst durch die Befestigung der Winkel an der Wand bestimmt wird.
- Der oben genannte Überstand für die Höhe ist für die Befestigung erforderlich - der Überstand in der Breite ist optional und hilft zu vermeiden, dass links und rechts des Plissees noch Licht eindringen kann.
Messanleitung für die Montage direkt an der Scheibe mit Klebeleisten
Für die Montage werden zwei schmale Klebeleisten an den linken und rechten Scheibenrand geklebt. Mit Hilfe von einschiebbaren Winkeln werden anschließend die Plissees an den Leisten befestigt. Die Entfernung der Leisten ist auch nach langer Zeit ohne Rückstände problemlos möglich.
So messen Sie richtig
Die Messung ist zum Einen von der Breite der Gummidichtung und zum Anderen von der Glasleistenart Ihres Fensters abhängig.
Messen Sie zunächst die Breite der Dichtung (D) aus. Gemäß der Dichtungsbreite halten Sie sich bitte an die Ihrer Glasleistenart entsprechende Messanleitung:
- - Dichtungsbreite (D) von kleiner als 3 mm
- - Dichtungsbreite (D) zwischen 3 und 5 mm (einschließlich)
- - Messanleitung für die Befestigung mit Klebeleisten bei einer Dichtungsbreite (D) von mehr als 5 mm
Messanleitung für die Befestigung mit Klebeleisten bei einer Dichtungsbreite (D) von kleiner als 3 mm:
Messen Sie die Breite und Höhe der Glasscheibe inklusive der Dichtungen. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß und verwenden den kleinsten ermittelten Wert.
Gerade Glasleiste:
Bestellbreite:
Von der ermittelten Breite ziehen Sie 4 mm ab.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 10 mm ab.
Beispiel
- Breite der Scheibe inklusive Dichtung: 900mm
- Höhe der Scheibe inklusive Dichtung: 1000mm
- Bestellbreite: 900mm - 4mm = 896mm
- Bestellhöhe: 1000mm - 10mm = 990mm
Schräge Glasleiste:
Bestellbreite:
Von der ermittelten Breite ziehen Sie 3 mm ab.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 8 mm ab.
Beispiel
- Breite der Scheibe inklusive Dichtung: 900mm
- Höhe der Scheibe inklusive Dichtung: 1000mm
- Bestellbreite: 900 mm - 3 mm = 897mm
- Bestellhöhe: 1000mm - 8mm = 992mm

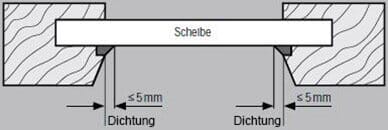

Messanleitung für die Befestigung mit Klebeleisten bei einer Dichtungsbreite (D) zwischen 3 und 5 mm (einschließlich):
Messen Sie die Breite und Höhe der Glasscheibe inklusive der Dichtungen. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß und verwenden den kleinsten ermittelten Wert.
Gerade Glasleiste:
Bestellbreite:
Von der ermittelten Breite ziehen Sie 4 mm ab.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 12 mm ab.
Beispiel
- Breite der Scheibe inkl. Dichtung: 900 mm
- Höhe der Scheibe inkl. Dichtung: 1000 mm
- Bestellbreite: 900mm - 4mm = 896mm
- Bestellhöhe: 1000mm - 12mm = 988mm
Schräge Glasleiste:
Bestellbreite:
Von der ermittelten Breite ziehen Sie 4 mm ab.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 12 mm ab.
Beispiel
- Breite der Scheibe inkl. Dichtung: 900 mm
- Höhe der Scheibe inkl. Dichtung: 1000 mm
- Bestellbreite: 900mm - 4mm = 896mm
- Bestellhöhe: 1000mm - 12mm = 988mm

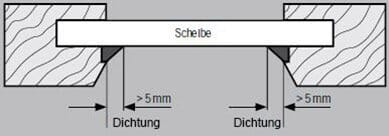

Messanleitung für die Befestigung mit Klebeleisten bei einer Dichtungsbreite (D) von mehr als 5 mm:
Messen Sie die Breite und Höhe der Glasscheibe bis an die Dichtung heran. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß und verwenden den kleinsten ermittelten Wert.
Gerade Glasleiste:
Bestellbreite:
Zu der ermittelten Breite addieren Sie 7 mm hinzu.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 2 mm ab.
Beispiel
- Breite der Scheibe bis an die Dichtungen: 900 mm
- Höhe der Scheibe bis an die Dichtungen: 1000 mm
- Bestellbreite: 900mm + 7mm = 907mm
- Bestellhöhe: 1000mm - 2mm = 998mm
Schräge Glasleiste:
Bestellbreite:
Zu der ermittelten Breite addieren Sie 7 mm hinzu.
Bestellhöhe:
Von der ermittelten Höhe ziehen Sie 2 mm ab.
Beispiel
- Breite der Scheibe bis an die Dichtungen: 900 mm
- Höhe der Scheibe bis an die Dichtungen: 1000 mm
- Bestellbreite: 900mm + 7mm = 907mm
- Bestellhöhe: 1000mm - 2mm = 998mm

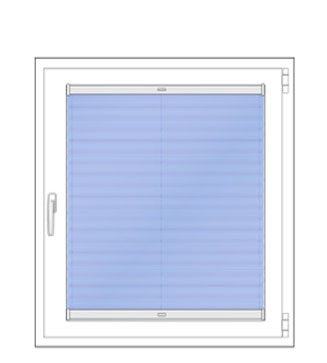

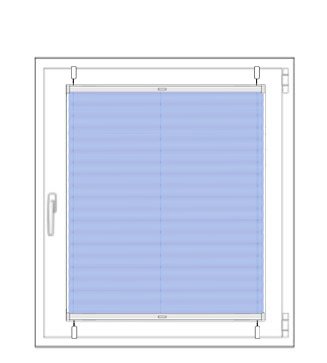

Messanleitung für die Montage am Fensterflügel mit Klemmträgern Slim
Die Montage mit Klemmträgern Slim gehört zu den einfachsten Montagearten für Plisseeanlagen. Die Befestigung erfolgt hier durch vier haltbare Metallbügel, die einfach oben und unten über den Rand des Fensterflügels geschoben werden. An diesen Bügeln werden die Pliseess anschließend einfach eingehängt. Diese Montageart wird gern in Mietwohnungen verwendet, da das Fenster für die Befestigung nicht angebohrt werden muss.
Hier erfahren Sie mehr zu dieser Montagevariante.

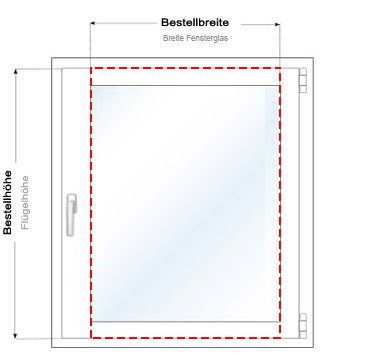

So messen Sie richtig
Beispielberechnung bei der Montage am Fensterflügel mit Klemmträgern Slim bei einer geraden Glasleiste
Messen der Bestellbreite (B)
- Messen Sie die Breite der Glasscheibe inkl. der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).
- Wir empfehlen, von der ermittelten Breite 5mm abzuziehen. So stellen Sie sicher, dass Das Plissee später bei der Bedienung nicht an den Seiten hakt.
Messen der Bestellhöhe (H)
- Messen Sie die gesamte Höhe des Fensterflügels.
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen.
Lichte Breite 700 mm - 5 mm Abzug
Bestellbreite = 695 mm
Beispiel
Die Höhe des Fensterflügels beträgt 1400 mm
Bestellhöhe = 1400 mm
Beispielberechnung bei der Montage am Fensterflügel mit Klemmträgern Slim bei einer schrägen Glasleiste
Messen der Bestellbreite (B)
- Messen Sie die Breite der Glasscheibe inkl. der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).
Messen der Bestellhöhe (H)
- Messen Sie die gesamte Höhe des Fensterflügels.
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen.
Bestellbreite = 700 mm
Beispiel
Die Höhe des Fensterflügels beträgt 1400 mm
Bestellhöhe = 1400 mm
Gut zu wissen
- Diese Montagevariante ist für Aluminium- und Kunstofffenster geeignet.
- Die Montage ist auch bei sehr schmalen oder abgerundeten Glasleisten problemlos möglich.
- Diese Art der Befestigung wird ab einer Glasleistentiefe von 15mm empfohlen. Geeignet sind hierfür Fensterflügel mit einer Stärke von 7-25 mm.
- Das Plissee bedeckt nach der Montage die Fensterscheibe.

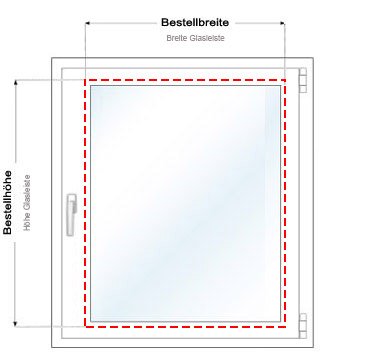

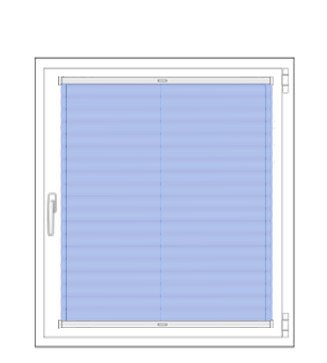

Messanleitung für die Montage am Fensterflügel mit Glasleistenwinkeln
Die Montage mit Glasleistenwinkeln ist optisch sehr ansprechend und sehr leicht zu montieren. Die Anbringung erfolgt hier verschraubt direkt in der schmalen Fuge der Glasleiste.
Hier finden Sie weitere Informationen zu dieser Montagevariante.
So messen Sie richtig
Beispielberechnung für die Montage am Fensterflügel mit Glasleistenwinkeln
Messen der Bestellbreite (B)
- Messen Sie den Abstand zwischen den Eckpunkten der Glasleisten in der Breite
- Addieren Sie anschließend 5 mm
Messen der Bestellhöhe (H)
- Messen Sie den Abstand zwischen den Eckpunkten der Glasleisten in der Höhe
- Ziehen Sie anschließend 5 mm ab
Beispiel
Sie haben eine Breite von 700 mm gemessen.
Breite 700 mm + 5 mm
Bestellbreite = 705 mm
Beispiel
Sie haben eine Höhe von 1200 mm gemessen.
Höhe 1200 mm - 5 mm
Bestellhöhe = 1195 mm
Gut zu wissen
- Diese Montagevariante ist für Holz-, Aluminium- und Kunstofffenster geeignet.
- Diese Art der Befestigung ist auch bei sehr schmalen oder abgerundeten Glasleisten möglich.
