Messanleitungen für Jalousien
Messanleitung zur gewünschten Montagevariante auswählen

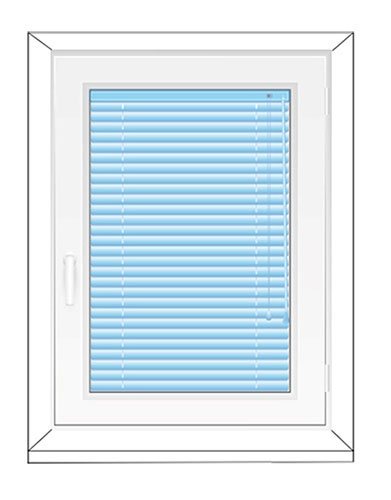

Messanleitung für die Montage in der Glasleiste
Die Jalousie wird direkt vor der Glasscheibe im Fensterfalz montiert.
So messen Sie richtig
Beispielberechnung bei der Montage in der Glasleiste

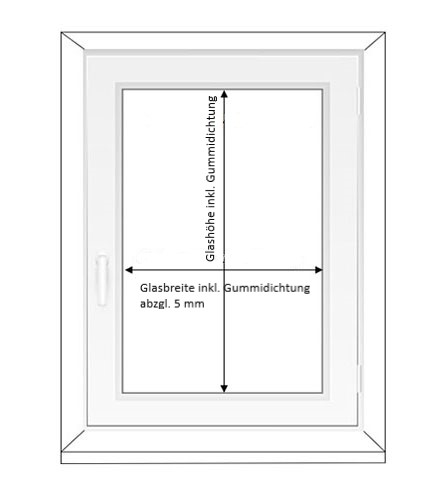

Messen der Bestellbreite (B)
- Messen Sie die Breite der Glasscheibe inkl. der Gummi-/Silikondichtung (auch als lichte Breite bezeichnet).

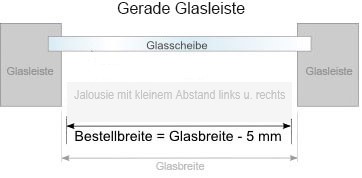

- Ziehen Sie anschließend bei einer geraden Glasleiste insgesamt 5 mm ab, damit die Jalousie problemlos montiert werden kann.
Messen der Bestellhöhe (H)
- Messen Sie die Höhe der sichtbaren Glasscheibe inkl. ggf. vorhandener Gummi-/Silikondichtung (auch als lichte Höhe bezeichnet).
- Hier müssen keine weiteren Abzüge berechnet werden
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen
Lichte Breite 700 mm - 5 mm
Bestellbreite = 695 mm
Beispiel
Sie haben haben eine lichte Höhe von 1000 mm gemessen
Bestellhöhe = 1000 mm
Gut zu wissen
- Messen Sie die Breite an unterschiedlichen Stellen (oben, mitte, unten) und verwenden Sie die kleinste gemessene Breite und die größte gemessene Höhe.
- Wenn der Winkel zwischen Glasleiste und Glasscheibe ca. 90° beträgt, sollten Sie 5 mm abziehen.

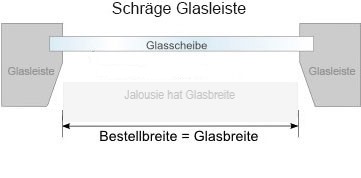

- Je schräger die Glasleiste ist (d.h. > 90°), desto weniger müssen Sie abziehen
Messanleitung für die Montage am Fensterflügel
So messen Sie richtig
Beispielberechnung bei der Montage am Fensterflügel

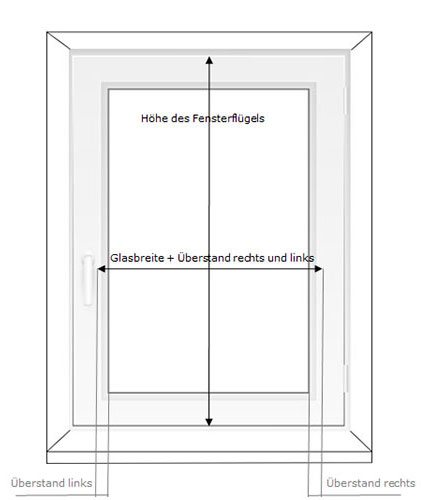

Messen der Bestellbreite (B)
- Messen Sie die Scheibenbreite plus den gewünschten Überstand links und rechts.
- Wir empfehlen mindestens 40 mm (je 20 mm Überstand links und rechts). Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen.
- Fenstergriffe oder sonstige Elemente könnten die Bedienung der Jalousie erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Fenstergriff.
Messen der Bestellhöhe (H)
- Messen Sie die gesamte Höhe des Fensterflügels (also den Teil des Fensters, den Sie öffnen können)
Beispiel
Sie haben eine lichte Breite von 700 mm gemessen und bis zum Fenstergriff haben Sie noch 25 mm Platz.
Lichte Breite 700 mm + 40 mm (jeweils 20 mm Überstand links und rechts)
Bestellbreite = 740 mm
Beispiel
Sie haben für den kompletten Fensterflügel eine Höhe von 1300 mm gemessen
Höhe des Fensterflügels = Bestellhöhe ohne Abzug
Bestellhöhe = 1300 mm
Gut zu wissen
- Montage mit Klemmträgern: Die Klemmträger benötigen etwa 15 mm Platz hoch über (bei Pendelsicherung auch unten) - achten Sie bitte darauf, dass oberhalb des Fensterflügels genug Platz ist, um das Fenster mit der montierten Jalousie noch bewegen zu können.

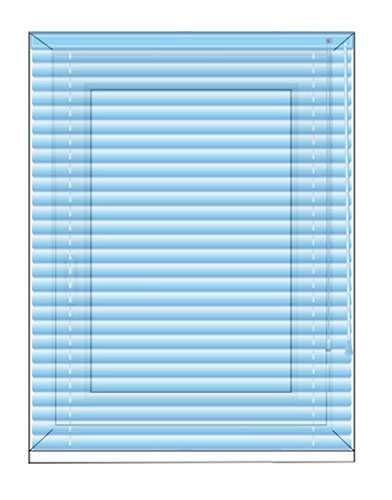

Messanleitung für die Montage in der Fensternische
So messen Sie richtig
Beispielberechnung bei der Montage in der Fensternische

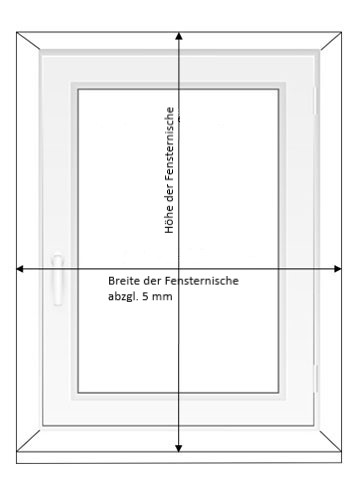

Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensternische
- Ziehen Sie anschließend insgesamt 5 mm ab, damit die Jalousie gut in die Nische passt
Messen der Bestellhöhe (H)
- Messen Sie die gesamte Höhe der Fensternische
Beispiel
Sie haben eine lichte Breite von 1000 mm gemessen.
Lichte Breite 1000 mm - 5 mm
Bestellbreite = 995 mm
Beispiel
Sie haben für die komplette Nische eine Höhe von 1400 mm gemessen
Bestellhöhe = 1400 mm

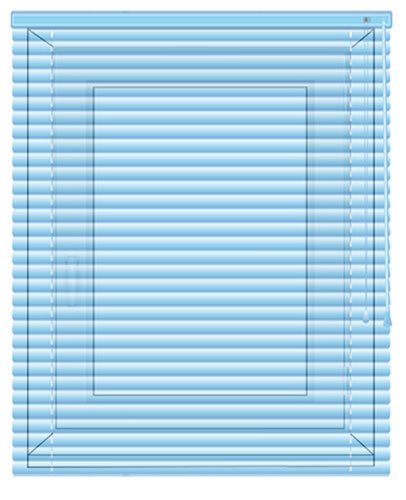

Messanleitung für die Montage an der Wand
So messen Sie richtig
Beispielberechnung bei der Montage an der Wand

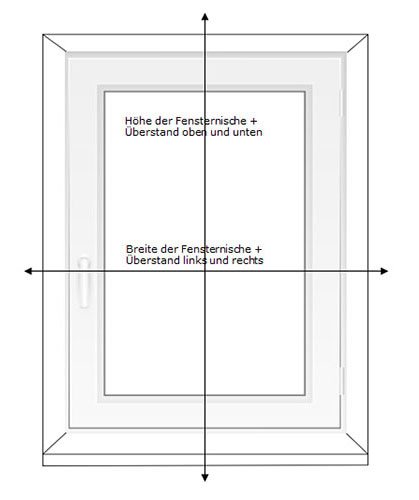

Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensternische
- Addieren Sie pro Seite den gewünschten Überstand. Wir empfehlen jeweils mindestens 30 mm links und rechts (insgesamt 60 mm Überstand in der Breite). Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen.
Messen der Bestellhöhe (H)
- Messen Sie die gesamte Höhe der Fensternische
- Addieren Sie den gewünschten Überstand oben und unten. Wir empfehlen hier einen Überstand von insgesamt 100 mm in der Höhe. Für genaue Maße der Pakethöhe wenden Sie sich bitte an unseren Kundenservice.
Beispiel
Sie haben eine lichte Breite von 1000 mm gemessen.
Lichte Breite 1000 mm + 60mm (jeweils 30 mm links und rechts)
Bestellbreite = 1060 mm
Beispiel
Sie haben für die komplette Nische eine Höhe von 1400 mm gemessen
Lichte Höhe 1400 mm + 100 mm
Bestellhöhe = 1500 mm

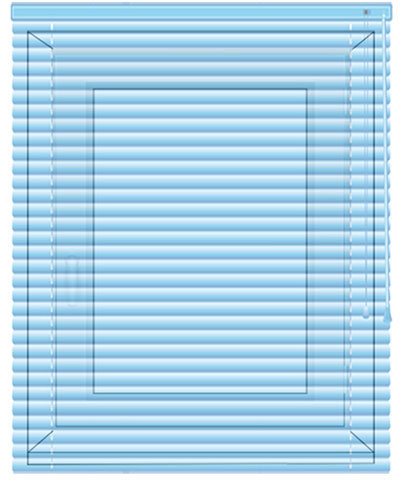

Messanleitung für die Montage an der Decke
So messen Sie richtig
Beispielberechnung bei der Montage an der Decke

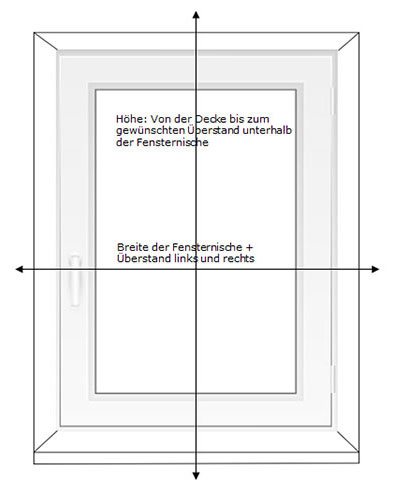

Messen der Bestellbreite (B)
- Messen Sie die Breite der Fensternische
- Addieren Sie pro Seite den gewünschten Überstand. Wir empfehlen jeweils mindestens 30 mm links und rechts (insgesamt 60 mm in der Breite). Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen.
Messen der Bestellhöhe (H)
- Messen Sie von der Decke bis zum unteren Abschluss der Fensternische
- Addieren Sie den gewünschten Überstand unten. Wir empfehlen auch hier einen Überstand von mindestens 30 mm
Beispiel
Sie haben eine lichte Breite von 1000 mm gemessen.
Lichte Breite 1000 mm + 60 mm (jeweils 30 mm Überstand links und rechts)
Bestellbreite = 1060 mm
Beispiel
Sie haben von der Decke bis zum unteren Abschluss der Nische 1800 mm gemessen
1800 mm + 30 mm Überstand unten
Bestellhöhe = 1830 mm
