Messanleitungen für Doppelrollo Kassette, Doppelrollo ohne Kassette und Doppelrollo Mini

Messanleitung zur gewünschten Montagevariante auswählen

Kurzübersicht Begrifflichkeiten:

  • lichte Breite Fensteröffnung: Die Breite der Maueröffnung Ihres Fensters
  • lichte Höhe Fensteröffnung: Die Höhe der Maueröffnung Ihres Fensters
  • lichte Breite Scheibe: Die Breite der sichtbaren Glasscheibe
  • lichte Höhe Scheibe: Die Höhe der sichtbaren Glasscheibe
  • Flügelhöhe: Die Höhe des Fensterflügels, d.h. der Teil des Fensters, welcher geöffnet werden kann

Doppelrollo Kassette - Messanleitung für die Montage vor der Fensternische

Das Modell Doppelrollo Kassette wird oberhalb von der Fensteröffnung direkt an der Wand befestigt. Der Stoffüberstand rechts und links kann frei bestimmt werden - wir empfehlen mindestens 40mm pro Seite.

So messen Sie richtig

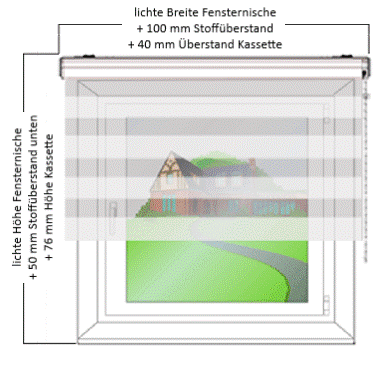

Messen bei Montage vor der Fensternische

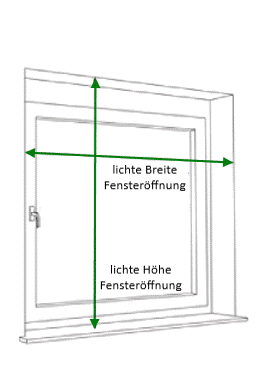

Messen bei Montage vor der Fensternische

Beispielberechnung bei der Montage für die Montage vor der Fensternische

Messen der Bestellbreite (B)

  • Messen Sie die lichte Breite Ihrer Fensteröffnung
    und addieren 80mm Stoffüberstand (jeweils mind. 40mm Stoffüberstand auf jeder Seite)
    + 44mm für den Überstand des Kastens (22mm auf jeder Seite) hinzu.

Messen der Bestellhöhe (H)

  • Messen Sie die lichte Höhe Ihrer Fensteröffnung
    und addieren Sie 60mm Sicherheitsabstand
    + 76mm für die Höhe des Kastens hinzu.

Beispiel

Sie haben eine lichte Breite von 1100mm gemessen.

Beispiel Bestellbreite:

Breite = 1100mm
+ 80mm Stoffüberstand
+ 44mm (Breite Überstand der Kassette)
= 1224mm Bestellbreite

Beispiel

Sie haben eine lichte Höhe von 1400mm gemessen.

Beispiel Bestellhöhe:

Höhe = 1400mm
+ 60mm Sicherheitsabstand
+ 76mm (Höhe der Kassette)
= 1536mm Bestellhöhe

Messanleitung für Doppelrollo ohne Kassette

Doppelrollo ohne Kassette - Messanleitung für die Montage vor der Fensternische

Das Modell Doppelrollo ohne Kassette wird über der Fensteröffnung direkt an der Wand montiert. Der Stoffüberstand rechts und links von der Fensteröffnung kann frei bestimmt werden - wir empfehlen mindestens 40mm pro Seite.

So messen Sie richtig

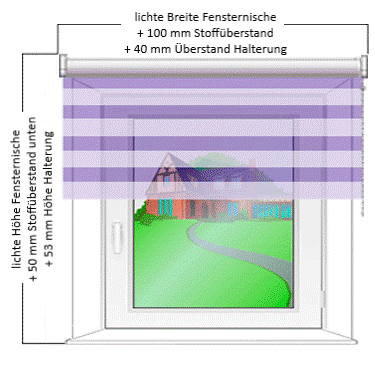

Messen bei Doppelrollo ohne Kassette

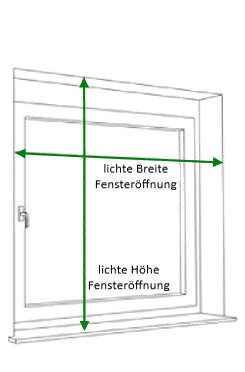

Messen bei Doppelrollo ohne Kassette

Beispielberechnung bei der Montage für Doppelrollo ohne Kassette

Messen der Bestellbreite (B)

  • Messen Sie die lichte Breite Ihrer Fensteröffnung
    + 80mm (40mm Stoffüberstand pro Seite)
    + 35mm (Überstand Rollo-Halterung rechts + links)

Messen der Bestellhöhe (H)

  • Messen Sie die lichte Höhe Ihrer Fensteröffnung
    + 50mm Sicherheitsabstand
    + 53mm für die Höhe der Rollo-Halterung

Beispiel

Sie haben eine lichte Breite von 1100mm gemessen.

Beispiel Bestellbreite:

Breite = 1100mm
+ 80mm (jew. 40mm Stoffüberstand rechts und links)
+ 35mm (Überstand der Rollo-Halterung rechts und links)
= 1215mm Bestellbreite

Beispiel

Sie haben eine lichte Höhe von 1400mm gemessen.

Beispiel Bestellhöhe:

Höhe = 1400mm
+ 50mm (Sicherheitsabstand)
+ 53mm (Höhe der Rollo-Halterung)
= 1503mm Bestellhöhe

Messanleitung für Doppelrollo Mini

Doppelrollo Mini wird direkt vor dem Fensterglas in der schmalen Leiste (Glasleiste) befestigt.

So messen Sie richtig

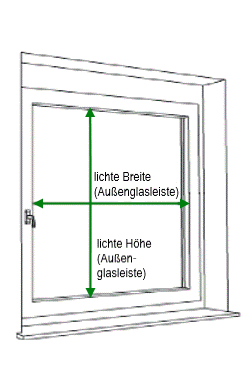

Messen bei Doppel-Mini-Rollos
Messen bei Doppel-Mini-Rollos

Beispielberechnung bei der Montage für Doppelrollo Mini - bei geraden Glasleisten

Messen der Bestellbreite (B)

  • Messen Sie die lichte Breite Ihrer Fensterscheibe inklusive der vorhandenen Dichtung
    + 30mm (15mm pro Seite für die Führungsschienen)

Messen der Bestellhöhe (H)

  • Messen Sie die lichte Höhe Ihrer Fensterscheibe inklusive der vorhandenen Dichtung + 14mm (Überstand der Rolloblende)

Beispiel

Sie haben eine lichte Breite von 1100mm gemessen.

Beispiel Bestellbreite:

Breite = 1100mm
+ 30mm (jew. 15mm Führungsschiene rechts und links)
= 1130mm Bestellbreite

Beispiel

Sie haben eine lichte Höhe von 1400mm gemessen.

Beispiel Bestellhöhe:

Höhe = 1400mm
+ 14mm (Überstand Rollo-Blende)
= 1414mm Bestellhöhe

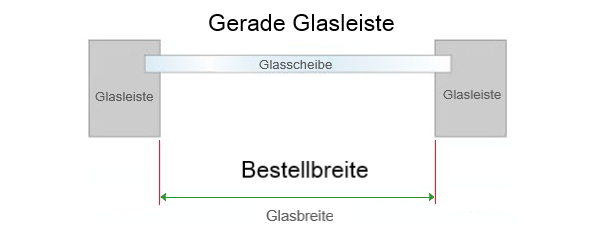

Messen bei Doppelrollo Mini kleben - gerade Glasleiste

Beispielberechnung bei der Montage für Doppelrollo Mini - bei schrägen Glasleisten

Messen der Bestellbreite (B)

  • Messen Sie die Breite Ihrer Fensterscheibe inklusive der Glasleisten bis zum Ende der Schräge
    + 30mm (15mm pro Seite für die Führungsschienen)

Messen der Bestellhöhe (H)

  • Messen Sie die Höhe Ihrer Fensterscheibe inklusive der Glasleisten bis zum Ende der Schräge
    + 14mm (Überstand der Rolloblende)

Beispiel

Sie haben eine Breite von 1100mm gemessen.

Beispiel Bestellbreite:

Breite = 1100mm
+ 30mm (jew. 15mm Führungsschiene rechts und links)
= 1130mm Bestellbreite

Beispiel

Sie haben eine Höhe von 1400mm gemessen.

Beispiel Bestellhöhe:

Höhe = 1400mm
+ 14mm (Überstand Rollo-Blende)
= 1414mm Bestellhöhe

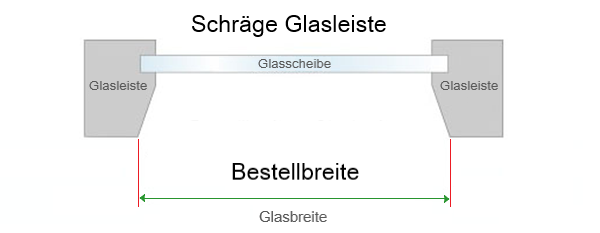

Messen bei Doppelrollo Mini kleben - schräge Glasleiste

Messanleitung für Doppelrollo Mini zum Klemmen

Doppelrollo Mini zum Klemmen wird ohne Bohren direkt am Fensterrahmen befestigt

So messen Sie richtig

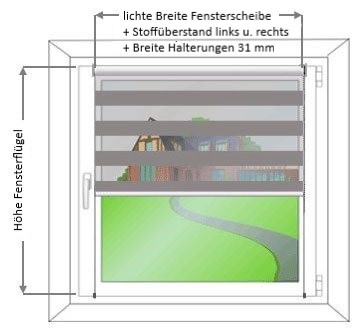

Messen bei Doppel-Mini-Rollos

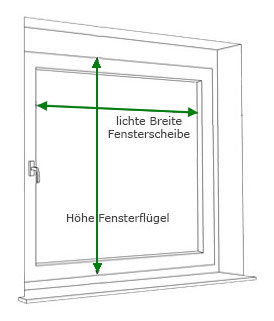

Messen bei Doppel-Mini-Rollos

Beispielberechnung bei der Montage für Doppelrollo Mini zum Klemmen

Messen der Bestellbreite (B)

  • Messen Sie die lichte Breite Ihrer Fensterscheibe + dem gewünschten Überstand rechts und links

Messen der Bestellhöhe (H)

  • Messen Sie die gesamte Höhe des Fensterrahmens

Beispiel

Sie haben eine lichte Breite der Fensterscheibe von 1100mm gemessen.

Beispiel Bestellbreite:

Breite = 1100mm
+ 30mm (jew. 15mm Überstand rechts und links)
+ 26mm (Überstand der Rollo-Halterung rechts und links)
= 1156mm Bestellbreite

Beispiel

Sie haben eine Höhe von 1400mm gemessen.

Beispiel Bestellhöhe:

Höhe = 1400mm = Bestellhöhe
