Messanleitungen für Plissees mit Sonderformen

Wählen Sie die Messanleitung für Ihr Sonderformfenster aus

Dreieckige Fenster

Viereckige Fenster

Plissee FDS3 (freihängend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Die Glasleiste sollte hierbei über eine Mindesttiefe von 15 mm verfügen (vom Fensterglas bis zur Vorderkante der Leiste). Für Wabenplissees empfehlen wir mindestens 17 mm.


Plissee FDS3 - Messen bei der Montage direkt vor der Scheibe Plissee FDS3

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. *Je nach Glasleiste empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

*Detaillierte Infos zu schrägen und geraden Glasleisten

Plissee FDS3 (freihängend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert.

Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Plissee FDS3 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee FDS3

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe H: Messen Sie die Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee FDS3 (freihängend) - Messen bei der Montage am Mauerwerk

Das Plissee wird bei dieser Montageart vor der gesamten Fensteröffnung angebracht. Die Winkel werden mit Schrauben an der Wand befestigt und das Plissee wird anschließend an den Montagewinkeln angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Wichtig: Je nach Stoffart und Maße ist das Plissee im zusammengeschobenen Zustand unterschiedlich hoch. Bitte achten Sie darauf, dass das Fenster sich bei einem zusammengeschobenen Plissee noch öffnen lässt und wählen ggfs. einen größeren Überstand. Richtwert: Bei einer Höhe von 500 mm ist das Plissee im zusammengeschobenen Zustand ca. 7 cm hoch. Bei einer Höhe von 1000 mm ist das zusammengeschobene Plissee ca. 8 cm hoch.


Plissee FDS3 - Messen bei der Montage am Mauerwerk Plissee FDS3

Bestellbreite B: Für die Bestellbreite müssen Sie lediglich die Breite der Fensteröffnung messen und den gewünschten Überstand (X) auf beiden Seiten dazurechnen - unsere Empfehlung sind mindestens 40 mm pro Seite (80 mm gesamt).

Bestellhöhe H: Für die Bestellhöhe müssen Sie die Höhe der Fensteröffnung messen und den gewünschten Überstand (X) oben und unten dazurechnen - unsere Empfehlung sind auch hierbei mindestens jeweils 40 mm (80 mm gesamt).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Mauerwerk markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen und den Bleistift anschließend wegradieren.

Plissee FDS4 (freihängend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Die Glasleiste sollte hierbei über eine Mindesttiefe von 15 mm verfügen (vom Fensterglas bis zur Vorderkante der Leiste). Für Wabenplissees empfehlen wir mindestens 17 mm.

Plissee FDS4 - Messen bei der Montage direkt vor der Scheibe Plissee FDS4

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. *Je nach Glasleiste empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee FDS4 (freihängend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt. Die obere und untere Plisseeschienen werden dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee FDS4 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee FDS4

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe H: Messen Sie die Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen. Der Bleistift kann anschließend einfach wieder wegradiert werden.

Plissee VS9 (verspannt) - Messen bei der Montage direkt vor der Scheibe

Die Befestigung direkt vor der Scheibe ist eine sehr gängige Methode, ein Plissee stabil und sicher anzubringen. Das Plissee wird auf der Glasleiste mit kleinen Schrauben montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Bei dieser Montagevariante sollte der Fensterfalz mindestens 15 mm tief sein. Für Wabenplissees empfehlen wir eine Mindesttiefe von 17 mm (gemessen vom Glas bis zur Vorderkante der Leiste).

Plissee VS9 - Messen bei der Montage direkt vor der Scheibe Plissee VS9

Wichtig: Der oberste Teil der Fensterscheibe wird bei diesem Plisseetyp nicht bedeckt, da die obere Plisseeschiene nicht schmaler als 80 mm sein kann

Bestellhöhe H: Für die Bestellhöhe messen Sie die Höhe des Glases einschließlich Gummidichtung in der Mitte der Fensterscheibe aus. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Plissee VS9 (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee VS9 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee VS9
Wichtig: Der oberste Teil der Fensterscheibe wird bei diesem Plisseetyp nicht bedeckt, da die obere Plisseeschiene nicht schmaler als 80 mm sein kann

Bestellhöhe H: Für die Ermittlung der Bestellhöhe messen Sie die Höhe des Fensterglases in der Mitte der Glasscheibe aus und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases unten aus und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee VS10 (verspannt) - Messen bei der Montage direkt vor der Scheibe

Bei der beliebten Montage im Fensterfalz wird das Plissee direkt vor der Glasscheibe mit kleinen Schrauben in der Glasleiste befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Die Glasleiste sollte hierbei über eine Mindesttiefe von 15 mm verfügen (vom Fensterglas bis zur Vorderkante der Leiste). Für Wabenplissees empfehlen wir mindestens 17 mm.


Plissee VS10 - Messen bei der Montage direkt vor der Scheibe Plissee VS10 Montageansicht verschraubt vor der Scheibe
Wichtig: Der oberste Teil der Fensterscheibe wird bei diesem Plisseetyp nicht bedeckt, da die obere Plisseeschiene nicht schmaler als 80 mm sein kann.

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Plissee VS10 (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Die Winkel werden bei dieser Art der Montage am Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee VS10 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee VS10 Montageansicht Winkelmontage am Fensterflügel
Wichtig: Der oberste Teil der Fensterscheibe wird bei diesem Plisseetyp nicht bedeckt, da die obere Plisseeschiene nicht schmaler als 80 mm sein kann.

Bestellhöhe H: Für die Ermittlung der Bestellhöhe messen Sie die Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm oben und unten).

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee SD2 (feststehend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Die Glasleiste sollte hierbei über eine Mindesttiefe von 15 mm verfügen (vom Fensterglas bis zur Vorderkante der Leiste). Für Wabenplissees empfehlen wir mindestens 17 mm.

Plissee SD2 - Messen bei der Montage direkt vor der Scheibe Plissee SD2

Wichtig: Bei diesem Modell handelt es sich um ein feststehendes Plissee, welches nicht geöffnet werden kann.

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. Je nach *Glasleistentyp ziehen Sie bitte noch bis zu 5mm ab - je schräger die Glasleiste ist, umso weniger müssen Sie abziehen. Dadurch wird rechts und links etwas Spielraum für eine problemlose Montage des Plissees geschaffen.

Plissee SD2 (feststehend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee SD2 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee SD2

Wichtig: Bei diesem Modell handelt es sich um ein feststehendes Plissee, welches nicht geöffnet werden kann.

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe H: Messen Sie die Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Montage des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee SD3 (feststehend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Die Glasleiste sollte hierbei über eine Mindesttiefe von 15 mm verfügen (vom Fensterglas bis zur Vorderkante der Leiste). Für Wabenplissees empfehlen wir mindestens 17 mm.


Plissee SD3 - Messen bei der Montage direkt vor der Scheibe Plissee SD3

Wichtig: Bei diesem Modell handelt es sich um ein feststehendes Plissee, welches nicht geöffnet werden kann.

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. Je nach *Glasleistentyp ziehen Sie bitte noch bis zu 5mm ab - je schräger der Fensterfalz ist, umso weniger müssen Sie abziehen. Auf beiden Seiten wird so ein Spielraum für eine problemlose Montage geschaffen..

Plissee SD3 (feststehend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Plissee SD3 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee SD3

Wichtig: Bei diesem Modell handelt es sich um ein feststehendes Plissee, welches nicht geöffnet werden kann.

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe H: Messen Sie die Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Montage des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

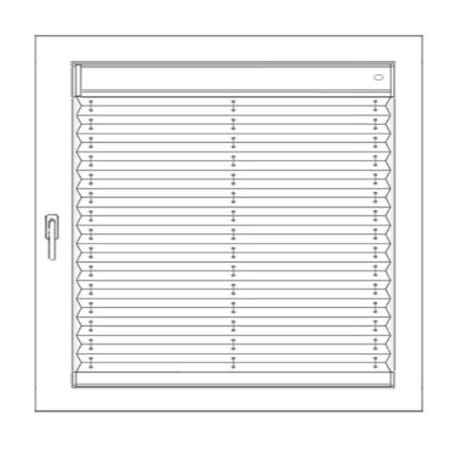

Plissee F1, F3, F5, FK (freihängend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zu den Montage- und Bedienungsanleitungen gelangen Sie hier: F1, F3, F5 und FK.


Bei dieser Montagevariante sollte der Fensterfalz mindestens 15 mm tief sein. Für Wabenplissees empfehlen wir eine Mindesttiefe von 17 mm (gemessen vom Glas bis zur Vorderkante der Leiste). Ausnahme Modell FK: Hierfür wird eine Mindestfalztiefe von 20 mm empfohlen.



Plissee F1, F3, F5, FK - Messen bei der Montage direkt vor der Scheibe
Plissee F1, F3, F5, FK - Messen bei der Montage direkt vor der Scheibe
F1 F3 F5 FK

Bestellhöhe: Messen Sie die Höhe des Glases inkl. Dichtung. Es müssen keine Abzüge vorgenommen werden

Bestellbreite: Für die Bestellbreite wird das Glas ebenfalls inkl. Dichtung gemessen. Je nach *Art der Glasleiste empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

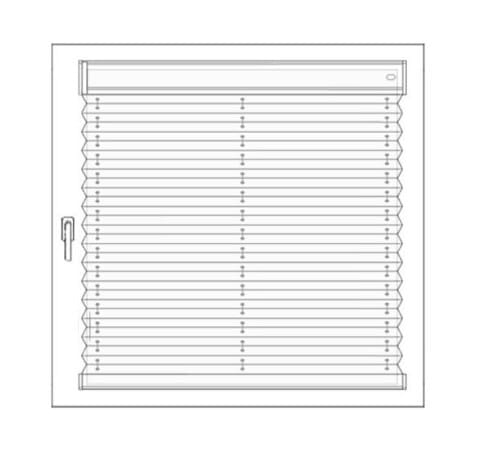

Plissee F1, F3, F5, FK (freihängend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Winkel direkt auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zu den Montage- und Bedienungsanleitungen gelangen Sie hier: F1, F3, F5 und FK.


Plissee F1, F3, F5, FK - Messen bei der Montage am Fensterflügel mit Winkeln
Plissee F1, F3, F5, FK - Messen bei der Montage mit Winkeln
F1 F3 F5 FK

Bestellbreite: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe: Messen Sie die Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

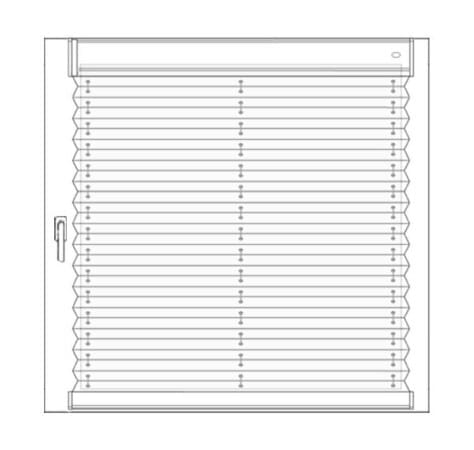

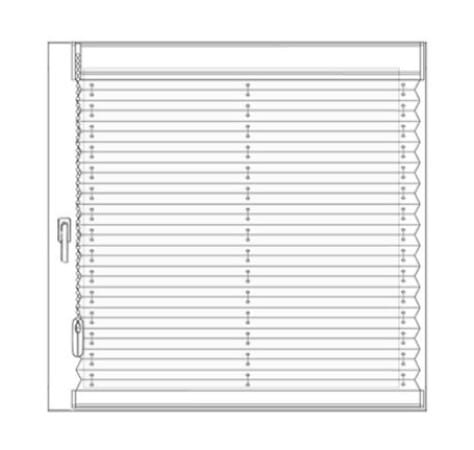

Plissee F1, F3, F5, FK (freihängend) - Messen bei der Montage am Fensterflügel mit Klemmträgern

Bei der Befestigung mit Klemmträgern werden die Plissees komplett ohne Bohren am Fensterflügel eingeklemmt. Das Plissee wird dann an den Klemmträgern angebracht.


Wichtig: Der Fensterflügel muss für diese Befestigungsart eine Gummidichtung auf der Rückseite haben und das Fenster selbst muss geöffnet werden können. Da die Klemmträger auf die Fensterflügel geklemmt werden, muss über dem Fensterflügel ca. 15 mm Platz sein. Hier finden Sie weitere Informationen zur Montage mit Klemmträgern


Achten Sie bitte darauf, dass der Fenstergriff oder sonstige vorstehenden Beschläge die Bedienung des Plissees später an keiner Stelle behindern.



Plissee F1, F3, F5, FK - Messen bei der Montage am Fensterflügel mit Klemmträgern
Plissee F1, F3, F5, FK - Messen bei der Montage mit Winkeln
F1 F3 F5 FK

Bestellbreite B: Für die Bestellbreite messen Sie die Breite des Fensterflügels bis ca. 5 mm vor dem Griff. Auf der gegenüberliegenden Seite, können Sie den gleichen oder auf Wunsch einen größeren Überstand wählen.

Bestellhöhe H: Messen Sie die Höhe des gesamten Fensterflügels. Es müssen keine Zugaben oder Abzüge vorgenommen werden.


Tipp: Wenn Sie die Punkte der Breiten (gestrichelte Linie in unserer Zeichnung) vertikal nach oben ziehen und mit einem weichen Bleistift auf den Rahmen zeichnen, können Sie die Maße einfacher ermitteln und den Bleistift später wegradieren.

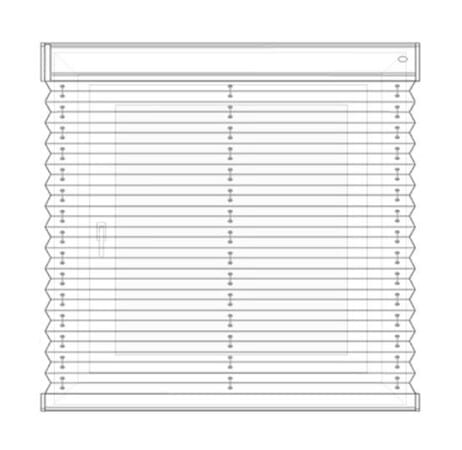

Plissee F1, F3, F5, FK (freihängend) - Messen bei der Montage am Mauerwerk

Das Plissee wird bei dieser beliebten Montageart vor der gesamten Fensteröffnung angebracht. Die Winkel werden mit Schrauben an der Wand befestigt und das Plissee wird anschließend an den Montagewinkeln angebracht. Zu den Montage- und Bedienungsanleitungen gelangen Sie hier: F1, F3, F5 und FK.


Wichtig: Je nach Stoffart und Bestellmaße ist das Plissee im zusammengeschobenen Zustand unterschiedlich hoch. Bitte achten Sie darauf, dass das Fenster sich bei einem zusammengeschobenen Plissee noch öffnen lässt.

Richtwerte: Ein 150 cm langes Plissee ist im zusammengeschobenen Zustand je nach Plisseemodell ca. 7-9 cm hoch. Ein 250 m langes Plissee ist im zusammengeschobenen Zustand je nach Plisseemodell ca. 9-11 cm hoch.


Plissee F1, F3, F5, FK  - Messen bei der Montage am Mauerwerk
Plissee F1, F3, F5, FK - Messen bei der Montage an der Wand
F1 F3 F5 FK

Bestellbreite: Für die Bestellbreite messen Sie die Breite der gesamten Fensteröffnung und rechnen den gewünschten Überstand (X) links und rechts hinzu - wir empfehlen mindestens 40 mm pro Seite (80 mm gesamt).

Bestellhöhe: Für die Bestellhöhe messen Sie die Höhe der Fensteröffnung und addieren den gewünschten Überstand (X) oben und unten hinzu - wir empfehlen auch hier jeweils mindestens 40 mm (80 mm gesamt).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm.

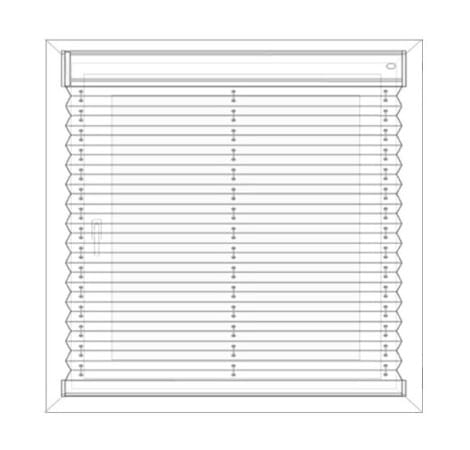

Plissee F1, F3, F5, FK (freihängend) - Messen bei der Montage in der Fensternische

Die Halteclips werden oberhalb des Fensters am Fenstersturz befestigt und das Plissee im Anschluss an den Clips angebracht. Zu den Montage- und Bedienungsanleitungen gelangen Sie hier: F1, F3, F5 und FK.


Wichtig: Je nach Stoffart und Bestellmaße ist das Plissee im zusammengeschobenen Zustand unterschiedlich hoch. Bitte achten Sie darauf, dass das Fenster sich bei einem zusammengeschobenen Plissee noch öffnen lässt.

Richtwerte: Ein 150 cm langes Plissee ist im zusammengeschobenen Zustand je nach Plisseemodell ca. 7-9 cm hoch. Ein 250 m langes Plissee ist im zusammengeschobenen Zustand je nach Plisseemodell ca. 9-11 cm hoch.


Plissee F1, F3, F5, FK - Messen bei der Montage in der Fensternische
Plissee F1, F3, F5, FK - Messen bei der Montage in der Fensternische
F1 F3 F5 FK

Bestellbreite: Für die Bestellbreite messen Sie die Breite der gesamten Fensteröffnung und ziehen 5 mm vom ermittelten Wert ab.

Bestellhöhe: Um die Bestellhöhe zu ermitteln, messen Sie einfach die Höhe der gesamten Fensteröffnung. Es ist kein Abzug erforderlich.

Plissee FS1, FS2 (freihängend) - Messen bei der Montage direkt vor der Scheibe

Bei der Montage direkt in der Glasleiste wird das Plissee mit Hilfe von kleinen Schrauben im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Bei dieser Montagevariante sollte der Fensterfalz mindestens 15 mm tief sein. Für Wabenplissees empfehlen wir eine Mindesttiefe von 17 mm (gemessen vom Glas bis zur Vorderkante der Leiste).


Plissee FS1, FS2 - Messen bei der Montage direkt vor der Scheibe
Plissee FS1, FS2 - Messen bei der Montage direkt vor der Scheibe
FS1 FS2

Kleine Bestellhöhe H1: Messen Sie das Glas inkl. Dichtung an der kleinen Höhe. Es müssen keine Abzüge vorgenommen werden

Große Bestellhöhe H2: Messen Sie das Glas inkl. Dichtung an der großen Höhe. Es müssen keine Abzüge vorgenommen werden

Bestellbreite B: Für die Bestellbreite wird das Glas inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee FS1, FS2 (freihängend) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Winkel direkt auf dem Fensterflügel verschraubt. Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Plissee FS1, FS2 - Messen bei der Montage am Fensterflügel mit Winkeln
Plissee FS1, FS2 - Messen bei der Montage am Fensterflügel mit Winkeln
FS1 FS2

Bestellbreite B: Für die Ermittlung der Bestellbreite messen Sie die Breite des Fensterglases und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Kleine Bestellhöhe H1: Messen Sie die kleine Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm).

Große Bestellhöhe H2: Messen Sie die große Höhe der Glasscheibe und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (oben und unten jeweils 40 mm)


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee FS1, FS2 (freihängend) - Messen bei der Montage am Fensterflügel mit Klemmträgern

Bei der Befestigung mit Klemmträgern werden die Plissees komplett ohne Bohren am Fenster befestigt. Die Klemmträger werden an der schrägen Kante des Fensterflügels eingeklemmt. Das Plissee wird dann an den Klemmträgern angebracht.


Wichtig: Der Fensterflügel muss für diese Befestigungsart eine Gummidichtung auf der Rückseite haben und das Fenster selbst muss geöffnet werden können. Da die Klemmträger auf die Fensterflügel geklemmt werden, muss über dem Fensterflügel ca. 15 mm Platz sein. Hier finden Sie weitere Informationen zur Montage mit Klemmträgern


Achten Sie bitte darauf, dass der Fenstergriff oder sonstige vorstehenden Beschläge die Bedienung des Plissees später an keiner Stelle behindern.

Plissee FS1, FS2 - Messen bei der Montage am Fensterflügel mit Griff mit Klemmträgern
Plissee FS1, FS2 - Messen bei der Montage am Fensterflügel mit Griff mit Klemmträgern
FS1 FS2

Bestellbreite B: Für die Bestellbreite messen Sie die Breite des Fensterflügels bis ca. 5 mm vor dem Griff (siehe gestrichelte Linie). Auf der gegenüberliegenden Seite, können Sie den gleichen oder auf Wunsch einen größeren Überstand wählen.

Kleine Bestellhöhe H1: Die kleine Höhe des Fensterflügels messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde (siehe gestrichelte Linie).

Große Bestellhöhe H2: Die große Höhe des Fensterflügels messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde.


Tipp: Wenn Sie die Punkte der Breiten (gestrichelte Linie in unserer Zeichnung) vertikal nach oben ziehen und mit einem weichen Bleistift auf den Rahmen zeichnen, können Sie die Maße einfacher ermitteln und den Bleistift später wegradieren.

Plissee FS1, FS2 (freihängend) - Messen bei der Montage am Mauerwerk

Das Plissee wird bei dieser Montageart vor der gesamten Fensteröffnung angebracht. Die Winkel werden mit Schrauben an der Wand befestigt und das Plissee wird anschließend an den Montagewinkeln angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Wichtig: Je nach Stoffart und Maße ist das Plissee im zusammengeschobenen Zustand unterschiedlich hoch. Bitte achten Sie darauf, dass das Fenster sich bei einem zusammengeschobenen Plissee noch öffnen lässt und wählen ggfs. einen größeren Überstand in der Höhe. Richtwert: Bei einer Höhe von 100 cm ist das Plissee im zusammengeschobenen Zustand ca. 7 cm hoch. Bei einer Höhe von 200 cm ist das zusammengeschobene Plissee ca. 9 cm hoch.


Plissee FS1, FS2  - Messen bei der Montage am Mauerwerk
Plissee FS1, FS2 - Messen bei der Montage am Mauerwerk
FS1 FS2

Bestellbreite B: Für die Bestellbreite messen Sie die Breite der gesamten Fensteröffnung und rechnen den gewünschten Überstand (X) links und rechts hinzu - wir empfehlen mindestens 40 mm pro Seite (80 mm gesamt).

Große Bestellhöhe H2: Für die große Bestellhöhe messen Sie die große Höhe der Fensteröffnung und addieren den gewünschten Überstand (X) oben und unten hinzu - wir empfehlen auch hier jeweils mindestens 40 mm (80 mm gesamt).

Kleine Bestellhöhe: Auch für die kleine Bestellhöhe messen Sie die kleine Höhe der Fensteröffnung und addieren den gewünschten Überstand (X) oben und unten hinzu - wir empfehlen auch hier jeweils mindestens 40 mm (80 mm gesamt).

Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Mauerwerk markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen und den Bleistift anschließend wegradieren.

Plissee FS1, FS2 (freihängend) - Messen bei der Montage in der Fensternische

Nur bei freihängenden Anlagen ist die Befestigung in der Fensternische / am oberen Mauersturz möglich. Die Halteclips werden oberhalb des Fensters am Fenstersturz befestigt und das Plissee im Anschluss an den Clips angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Wichtig: Je nach Stoffart und Bestellmaße ist das Plissee im zusammengeschobenen Zustand unterschiedlich hoch. Bitte achten Sie darauf, dass das Fenster sich bei einem zusammengeschobenen Plissee noch öffnen lässt. Richtwert: Bei einer Höhe von 100 cm ist das Plissee im zusammengeschobenen Zustand ca. 7 cm hoch. Bei einer Höhe von 200 cm ist das zusammengeschobene Plissee ca. 9 cm hoch.


Plissee FS1, FS2 - Messen bei der Montage in der Fensternische
Plissee FS1, FS2 - Messen bei der Montage in der Fensternische
FS1 FS2

Bestellbreite B: Für die Bestellbreite messen Sie die Breite der gesamten Fensteröffnung und ziehen 5 mm vom ermittelten Wert ab.

Große Bestellhöhe H2: Für diese Bestellhöhe messen Sie die große Höhe der gesamten Fensteröffnung. Es müssen keine Abzüge erfolgen.

Kleine Bestellhöhe: Für die kleine Bestellhöhe messen Sie die kleine Höhe der gesamten Fensteröffnung. Es müssen keine Abzüge erfolgen.

Plissee VS4S1, VS4S2 (verspannt) - Messen bei der Montage direkt vor der Scheibe

Die Befestigung direkt vor Scheibe mittels kleiner Schrauben ist eine sehr beliebte Befestigungsvariante. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Wichtig: Für diese Montageart sollte die Glasleistentiefe mindestens 15 mm betragen, bei Wabenplissees empfehlen wir mindestens 17 mm (gemessen von der Fensterscheibe bis zur Vorderkante der Leiste).



Plissee VS4S1, VS4S2 - Messen bei der Montage direkt vor der Scheibe
Plissee VS4S1, VS4S2 - Messen bei der Montage direkt vor der Scheibe
VS4S1 VS4S2

Kleine Bestellhöhe H1: Messen Sie das Glas inkl. Dichtung an der kleinen Höhe. Es müssen keine Abzüge vorgenommen werden.

Große Bestellhöhe H2: Messen Sie das Glas inkl. Dichtung an der großen Höhe. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite B: Messen Sie das Glas inkl. Dichtung in der Breite. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee VS2 Slide Comfort - Messen bei der Montage direkt auf der Scheibe

Die Montage von VS2 Slide Comfort erfolgt ganz ohne Bohren mit Klebeleisten auf der Glasscheibe links und rechts. Das Plissee wird mit magnetischen Spannschuhen an den Klebeleisten befestigt. Zusätzlich werden die Plisseeschienen mit Gleitern an den Klebeleisten fixiert, was eine komfortable und stabile Bedienung gewährleistet. Die Entfernung der Klebeleisten ist auch nach langer Zeit ohne Rückstände problemlos möglich. Dieser Plisseetyp ist nahezu für alle Fenster, unabhängig von Glasleistentiefe und -art, geeignet.

Zu der Montage- und Bedienungsanleitung gelangen Sie hier.

So messen Sie richtig

Die Messung ist zum Einen von der Breite der Gummidichtung und zum Anderen von der Glasleistenart Ihres Fensters abhängig.

Messen Sie zunächst die Breite der Dichtung (D) aus:

Plissee VS2 Slide Comfort - Messen bei der Montage direkt auf der Scheibe

Gemäß der Dichtungsbreite halten Sie sich bitte anschließend an die entsprechende Messanleitung:

Messanleitung für VS2 Slide Comfort bei einer Dichtungsbreite (D) von kleiner als 3 mm:

VS2 Slide Comfort bei einer Dichtungsbreite kleiner als 3 mm
VS2 Slide Comfort bei einer Dichtungsbreite kleiner als 3 mm

Messen Sie die Breite und Höhe der Glasscheibe inklusive der Dichtungen. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß. Bei Abweichungen verwenden Sie den kleinsten ermittelten Wert.

Gerade Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite kleiner als 3 mm

Bestellbreite: Von der ermittelten Breite ziehen Sie 5 mm ab.

Bestellhöhe: Von der ermittelten Höhe ziehen Sie 2 mm ab.

Beispiel

  • Breite der Scheibe inklusive Dichtung: 900mm
  • Höhe der Scheibe inklusive Dichtung: 1000mm

  • Bestellbreite: 900mm – 5mm = 895mm
  • Bestellhöhe: 1000mm – 2mm = 998mm

Schräge Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite kleiner als 3 mm

Bestellbreite: Von der ermittelten Breite ziehen Sie 5 mm ab.

Bestellhöhe: Zu der ermittelten Höhe addieren Sie 8 mm hinzu.

Beispiel

  • Breite der Scheibe bis Dichtung: 900mm
  • Höhe der Scheibe bis Dichtung: 1000mm

  • Bestellbreite: 900mm – 5mm = 895mm
  • Bestellhöhe: 1000mm + 8mm = 1008mm

Messanleitung für VS2 Slide Comfort bei einer Dichtungsbreite (D) zwischen 3 und 5 mm (einschließlich):

VS2 Slide Comfort bei einer Dichtungsbreite zwischen 3 und 5 mm
VS2 Slide Comfort bei einer Dichtungsbreite zwischen 3 und 5 mm

Messen Sie die Breite und Höhe der Glasscheibe inklusive der Dichtungen. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß. Bei Abweichungen verwenden Sie den kleinsten ermittelten Wert.

Gerade Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite zwischen 3 und 5 mm

Bestellbreite: Von der ermittelten Breite ziehen Sie 5 mm ab.

Bestellhöhe: Von der ermittelten Höhe ziehen Sie 2 mm ab.

Beispiel

  • Breite der Scheibe inklusive Dichtung: 900mm
  • Höhe der Scheibe inklusive Dichtung: 1000mm

  • Bestellbreite: 900mm – 5mm = 895mm
  • Bestellhöhe: 1000mm – 2mm = 998mm

Schräge Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite zwischen 3 und 5 mm

Bestellbreite: Von der ermittelten Breite ziehen Sie 5 mm ab.

Bestellhöhe: Zu der ermittelten Höhe addieren Sie 4 mm hinzu.

Beispiel

  • Breite der Scheibe inklusive Dichtung: 900mm
  • Höhe der Scheibe inklusive Dichtung: 1000mm

  • Bestellbreite: 900mm – 5mm = 895mm
  • Bestellhöhe: 1000mm + 4mm = 1004mm

Messanleitung für VS2 Slide Comfort bei einer Dichtungsbreite (D) von mehr als 5 mm:

VS2 Slide Comfort bei einer Dichtungsbreite von mehr als 5 mm
VS2 Slide Comfort bei einer Dichtungsbreite von mehr als 5 mm

Messen Sie die Breite und Höhe der Glasscheibe bis an die Dichtung heran. Bei der Breite nehmen Sie bitte oben, in der Mitte und unten Maß. Bei Abweichungen verwenden Sie den kleinsten ermittelten Wert.

Gerade Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite  von mehr als 5 mm

Bestellbreite: Zu der ermittelten Breite addieren Sie 6 mm hinzu.

Bestellhöhe: Zu der ermittelten Höhe addieren Sie 14 mm hinzu.

Beispiel

  • Breite der Scheibe inklusive Dichtung: 900mm
  • Höhe der Scheibe inklusive Dichtung: 1000mm

  • Bestellbreite: 900mm + 6mm = 906mm
  • Bestellhöhe: 1000mm + 14mm = 1014mm

Schräge Glasleiste:

VS2 Slide Comfort bei einer Dichtungsbreite v(D) on mehr als 5 mm

Bestellbreite: Zu der ermittelten Breite addieren Sie 6 mm hinzu.

Bestellhöhe: Zu der ermittelten Höhe addieren Sie 14 mm hinzu.

Beispiel

  • Breite der Scheibe inklusive Dichtung: 900mm
  • Höhe der Scheibe inklusive Dichtung: 1000mm

  • Bestellbreite: 900mm + 6mm = 906mm
  • Bestellhöhe: 1000mm + 14mm = 1014mm

Videos zur Messanleitung von VS2 Slide Comfort


Plissee VS4S1, VS4S2 (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Die Winkel werden bei dieser Art der Befestigung auf dem Fensterflügel verschraubt und die Spannschuhe werden dann an den Winkeln angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Plissee VS4S1, VS4S2 - Messen bei der Montage am Fensterflügel mit Winkeln
Plissee VS4S1, VS4S2 - Messen bei der Montage am Fensterflügel mit Winkeln
VS4S1 VS4S2

Bestellbreite B: Für die Bestellbreite messen Sie die Breite des Fensterglases und rechnen mindestens 80 mm (je 40 mm Überstand links und rechts) hinzu.

Kleine Bestellhöhe H1: Für die kleine Bestellhöhe messen Sie die entsprechende Höhe der Glasscheibe und rechnen anschließend mindestens 80 mm (je 40 mm oben und unten) hinzu.

Große Bestellhöhe H2: Für die große Bestellhöhe messen Sie die entsprechende Höhe der Glasscheibe und rechnen anschließend mindestens 80 mm (je 40 mm oben und unten) hinzu.


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee VS4S1, VS4S2 (verspannt) - Messen bei der Montage am Fensterflügel mit Klemmträgern

Die Klemmträgermontage funktioniert komplett ohne Bohren. Die Montageträger werden auf den Fensterflügel geklemmt und fixiert. Im Anschluss wird das Plissee an den Klemmträgern angebracht.


Wichtig: Der Fensterflügel muss für diese Befestigungsart eine Gummidichtung auf der Rückseite haben und das Fenster selbst muss geöffnet werden können. Da die Klemmträger auf den Fensterflügel geklemmt werden, muss ober- und unterhalb des Fensterflügels ca. 15 mm Platz sein. Hier finden Sie weitere Informationen zur Montage mit Klemmträgern.



Plissee VS4S1, VS4S2 - Messen bei der Montage am Fensterflügel mit Klemmträgern
Plissee VS4S1, VS4S2 - Messen bei der Montage am Fensterflügel mit Klemmträgern
VS4S1 VS4S2

Bestellbreite B: Für die Bestellbreite messen Sie die Breite des Fensterflügels bis ca. 5 mm vor dem Griff (siehe gestrichelte Linie). Auf der gegenüberliegenden Seite, können Sie den gleichen oder auf Wunsch einen größeren Überstand wählen.

Große Bestellhöhe H2: Die große Höhe des Fensterflügels messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde (siehe gestrichelte Linie).

Kleine Bestellhöhe H1: Die kleine Höhe des Fensterflügels messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde (siehe gestrichelte Linie).


Tipp: Wenn Sie die Punkte der Breiten (gestrichelte Linie in unserer Zeichnung) vertikal nach oben ziehen und mit einem weichen Bleistift auf den Rahmen zeichnen, können Sie die Maße einfacher ermitteln und den Bleistift später wegradieren.

Plissee VS7 (verspannt) - Messen bei der Montage direkt vor der Scheibe

Bei dieser Befestigungsvariante wird das Plissee direkt in der Glasleiste mit kleinen Schrauben angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Wichtig: Die Glasleiste sollte mindestens 15 mm tief sein, bei Wabenplissees empfehlen wir mindestens 17 mm (gemessen von der Fensterscheibe bis zur Vorderkante der Glasleiste).


Plissee VS7 - Messen bei der Montage direkt vor der Scheibe Plissee VS7 - Messen bei der Montage direkt vor der Scheibe

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite oben B2: Für die Bestellbreite wird das Glas oben inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Bestellbreite unten B1: Für die Bestellbreite wird das Glas unten inkl. Dichtung gemessen. Für diese Bestellbreite ziehen Sie den gleichen Wert ab, den Sie auch bei der oberen Bestellbreite abgezogen haben.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee VS7 (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Die Montagewinkel werden bei dieser Art der Befestigung an den Fensterflügeln angebracht und das Plissee mit Hilfe von Halteclips an den Winkeln montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.


Plissee VS7 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee VS7 - Messen bei der Montage am Fensterflügel mit Winkeln

Bestellbreite oben B2: Messen Sie die Breite des Fensterglases oben und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellbreite unten B1:Messen Sie die Breite des Fensterglases unten und addieren den gewünschten Überstand (X) hinzu. Wir empfehlen einen Überstand von mindestens 80 Millimeter zu wählen (links und rechts jeweils 40 mm).

Bestellhöhe H: Für die Ermittlung der Bestellhöhe messen Sie die Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen..

Plissee VS8 (verspannt) - Messen bei der Montage direkt vor der Scheibe

Mit kleinen Schrauben wird das Plissee bei dieser Montageart direkt im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Bei dieser Montagevariante sollte der Fensterfalz mindestens 15 mm tief sein. Für Wabenplissees empfehlen wir eine Mindesttiefe von 17 mm (gemessen vom Glas bis zur Vorderkante der Leiste).

Plissee VS8 - Messen bei der Montage direkt vor der Scheibe Plissee VS8 - Messen bei der Montage direkt vor der Scheibe

Bestellhöhe H: Für die Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite oben B2: Für die Bestellbreite wird das Glas oben inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Bestellbreite unten B1: Für die Bestellbreite wird das Glas unten inkl. Dichtung gemessen. Für diese Bestellbreite ziehen Sie den gleichen Wert ab, den Sie auch bei der oberen Bestellbreite abgezogen haben.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee VS8 (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt Das Plissee wird dann mit Halteclips an die Winkel montiert.

Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee VS8 - Messen bei der Montage am Fensterflügel mit Winkeln Plissee VS8 - Messen bei der Montage am Fensterflügel mit Winkeln

Bestellbreite oben B2: Für die obere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).

Bestellbreite unten B1: Für die untere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).

Bestellhöhe H: Für die Ermittlung der Bestellhöhe messen Sie die Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen, beachten Sie jedoch die Höhe des Winkels von ca. 25 mm. Bitte prüfen Sie, ob der gewählte Überstand auf allen Seiten zur Verfügung steht. Fenstergriffe oder sonstige Elemente könnten die Bedienung des Plissees erschweren - daher empfehlen wir einen Sicherheitsabstand von 5 mm bis zum Griff.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee VS5 / VS5SD (verspannt) - Messen bei der Montage direkt vor der Scheibe

Mit kleinen Schrauben wird das Plissee bei dieser Montageart direkt im Fensterfalz befestigt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Bei dieser Montagevariante sollte der Fensterfalz mindestens 15 mm tief sein. Für Wabenplissees empfehlen wir eine Mindesttiefe von 17 mm (gemessen vom Glas bis zur Vorderkante der Leiste).


Plissee VS5 / VS5SD- Messen bei der Montage direkt vor der Scheibe
Plissee VS5 / VS5SD - Messen bei der Montage direkt vor der Scheibe
VS5 VS5SD

Große Bestellhöhe H2: Für die große Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Kleine Bestellhöhe H1: Für die kleine Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite oben B2: Für die Bestellbreite wird das Glas oben inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Bestellbreite unten B1: Für die Bestellbreite wird das Glas unten inkl. Dichtung gemessen. Für diese Bestellbreite ziehen Sie den gleichen Wert ab, den Sie auch bei der oberen Bestellbreite abgezogen haben.


Wichtig: Bei schrägen Glasleisten empfehlen wir Ausgleichskeile mit zu bestellen.

Plissee VS5 / VS5SD (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Bei dieser Befestigungsvariante werden die Montagewinkel auf dem Fensterflügel verschraubt Das Plissee wird dann mit Halteclips an die Winkel montiert. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee VS5 / VS5SD - Messen bei der Montage am Fensterflügel mit Winkeln
Plissee VS5 / VS5SD - Messen bei der Montage am Fensterflügel mit Winkeln
VS5 VS5SD

Große Bestellhöhe H2: Für die Ermittlung der Bestellhöhe messen Sie die große Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).

Kleine Bestellhöhe H1: Für die Ermittlung der Bestellhöhe messen Sie die kleine Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).

Bestellbreite oben B2: Für die obere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).

Bestellbreite unten B1: Für die untere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen. Die Winkel sind ca. 25 mm hoch. Fenstergriffe oder ähnliches könnten die Montage des Plissees erschweren - Wir empfehlen einen Sicherheitsabstand von 5 mm bis zum Griff. Bitte prüfen Sie, ob der gewünschte Überstand auf allen Seiten zur Verfügung steht.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee VS5 / VS5SD (verspannt) - Messen bei der Montage am Fensterflügel mit Klemmträgern

Bei der Befestigung mit Klemmträgern wird das Plissee komplett ohne Bohren am Fenster befestigt. Die Klemmträger werden am Fensterflügel eingeklemmt und das Plissee anschließend daran montiert.


Wichtig: Der Fensterflügel muss für diese Befestigungsart eine Gummidichtung auf der Rückseite haben und das Fenster selbst muss vollständig geöffnet werden können. Die Montage der Klemmträger ist nur möglich, wenn sich der Fenstergriff auf einer der Höhenseiten (H1 oder H2) befindet. Da die Klemmträger auf die Fensterflügel geklemmt werden, muss ober- und unterhalb des Fensterflügels ca. 15 mm Platz sein. Hier finden Sie weitere Informationen zur Montage mit Klemmträgern


Plissee VS5 / VS5SD - Messen bei der Montage am Fensterflügel mit Klemmträgern
Plissee VS5 / VS5SD - Messen bei der Montage mit Klemmträgern
VS5 VS5SD

Bestellbreite unten B1: Für die untere Bestellbreite messen Sie die Breite des Fensterflügels bis ca. 5 mm vor dem Griff (siehe gestrichelte Linie). Auf der gegenüberliegenden Seite, können Sie den gleichen oder auf Wunsch einen größeren Überstand wählen.

Bestellbreite oben B2: Für die obere Bestellbreite messen Sie den Fensterflügel dort, wo Sie den Überstand bei der Breite B1 festgelegt haben und bis zum Anfang der Schräge.

Kleine Bestellhöhe H1: Die kleine Bestellhöhe messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde (siehe gestrichelte Linie).

Große Bestellhöhe H2: Für die große Bestellhöhe messen Sie die gesamte Höhe des Fensterflügels.


Tipp: Wenn Sie die Punkte der Breiten (gestrichelte Linie in unserer Zeichnung) vertikal nach oben ziehen und mit einem weichen Bleistift auf den Rahmen zeichnen, können Sie die Maße einfacher ermitteln und den Bleistift später wegradieren.

Plissee VS6 / VS6SD (verspannt) - Messen bei der Montage direkt vor der Scheibe

Bei der Befestigung direkt vor der Scheibe wird das Plissee im Fensterfalz verschraubt. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Wichtig: Die Mindesttiefe der Glasleiste sollte für diese Montageart mindestens 15 mm betragen, bei Wabenplissees empfehlen wir mindestens 17 mm (gemessen von der Scheibe bis zur Vorderkante der Leiste).


Plissee VS6 / VS6SD - Messen bei der Montage direkt vor der Scheibe
Plissee VS6 / VS6SD - Messen bei der Montage direkt vor der Scheibe
VS6 VS6SD

Große Bestellhöhe H1: Für die große Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Kleine Bestellhöhe H2: Für die kleine Bestellhöhe wird das Glas inkl. Dichtung gemessen. Es müssen keine Abzüge vorgenommen werden.

Bestellbreite oben B2: Für die Bestellbreite wird das Glas oben inkl. Dichtung gemessen. Je nach *Glasleistentyp empfiehlt es sich, bei der Breite bis zu 5 mm abzuziehen, um auf beiden Seiten Spielraum für eine problemlose Montage zu schaffen. Je schräger die Glasleiste ist, desto weniger müssen Sie abziehen.

Bestellbreite unten B1: Für die Bestellbreite wird das Glas unten inkl. Dichtung gemessen. Für diese Bestellbreite ziehen Sie den gleichen Wert ab, den Sie auch bei der oberen Bestellbreite abgezogen haben.

Plissee VS6 / VS6SD (verspannt) - Messen bei der Montage am Fensterflügel mit Winkeln

Die Winkel werden bei dieser Montageart an den Fensterflügeln befestigt. Dann wird das Plissee mit Hilfe von Halteclips an die Winkel angebracht. Zur Montage- und Bedienungsanleitung gelangen Sie hier.

Plissee VS6 / VS6SD - Messen bei der Montage am Fensterflügel mit Winkeln
Plissee VS6 / VS6SD - Messen bei der Montage am Fensterflügel mit Winkeln
VS6 VS6SD

Große Bestellhöhe H2: Für die Ermittlung der Bestellhöhe messen Sie die große Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).

Kleine Bestellhöhe H1: Für die Ermittlung der Bestellhöhe messen Sie die kleine Höhe des Fensterglases und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 oben und unten).

Bestellbreite oben B2: Für die obere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).

Bestellbreite unten B1: Für die untere Bestellbreite messen Sie die Breite der Fensterscheibe und rechnen den gewünschten Überstand (X) hinzu. Wir empfehlen mindestens 80 mm (je 40 mm Überstand links und rechts).


Wichtig: Sie können bei Bedarf auch einen kleineren oder größeren Überstand wählen. Die Winkel sind ca. 25 mm hoch. Fenstergriffe oder ähnliches könnten die Montage des Plissees erschweren - Wir empfehlen einen Sicherheitsabstand von 5 mm bis zum Griff. Bitte prüfen Sie, ob der gewünschte Überstand auf allen Seiten zur Verfügung steht.


Tipp: Wenn Sie mit einem weichen Bleistift und Zollstock die Überstände auf dem Fensterflügel markieren, können Sie die Bestellmaße ganz einfach gemäß der Einzeichnung nehmen.

Plissee VS6 / VS6SD (verspannt) - Messen bei der Montage am Fensterflügel mit Klemmträgern

Bei der Befestigung mit Klemmträgern werden die Montageträger auf die Fensterflügel geklemmt und fixiert. Das Plissee wird anschließend an den Klemmträgern angebracht.


Wichtig: Der Fensterflügel muss für diese Befestigungsart eine Gummidichtung auf der Rückseite haben und das Fenster selbst muss geöffnet werden können. Die Montage der Klemmträger ist nur möglich, wenn sich der Fenstergriff auf einer der Höhenseiten (H1 oder H2) befindet. Da die Klemmträger auf die Fensterflügel geklemmt werden, muss ober- und unterhalb des Fensterflügels ca. 15 mm Platz sein. Hier finden Sie weitere Informationen zur Montage mit Klemmträgern


Plissee VS6 / VS6SD - Messen bei der Montage am Fensterflügel mit Klemmträgern
Plissee VS6 / VS6SD - Messen bei der Montage mit Klemmträgern
VS6 VS6SD

Bestellbreite unten B1: Für die untere Bestellbreite messen Sie die Breite des Fensterflügels bis ca. 5 mm vor dem Griff (siehe gestrichelte Linie). Auf der gegenüberliegenden Seite, können Sie den gleichen oder auf Wunsch einen größeren Überstand wählen.

Bestellbreite oben B2: Für die obere Bestellbreite messen Sie die obere Breite des Fensterflügels.

Kleine Bestellhöhe H1: Die kleine Bestellhöhe messen Sie an der Stelle des Rahmens, die für die Wunschbreite festgelegt wurde (siehe gestrichelte Linie).

Große Bestellhöhe H2: Für die große Bestellhöhe messen Sie die gesamte Höhe des Fensterflügels.


Tipp: Wenn Sie die Punkte der Breiten (gestrichelte Linien in unserer Zeichnung) vertikal nach oben ziehen und mit einem weichen Bleistift auf den Rahmen zeichnen, können Sie die Maße einfacher ermitteln und den Bleistift später wegradieren.




Gut zu wissen

  • Bestellmaße nicht gleich Fertigmaße des Plissees

    Aus technischen Gründen kann es erforderlich sein, bei den von Ihnen übermittelten Maßen leichte Abzüge vorzunehmen. Beispiel: Bei der Montage mit Klemmträger geben Sie als Bestellmaß die Höhe des Fensterflügels an - da der Klemmträger jedoch auch einen kleinen Überstand hat, wird das Plissee entsprechend kürzer gefertigt. Gehen Sie also bei der Ermittlung der Maße entsprechend unserer Hinweise vor.

  • An mehreren Punkten messen

    Messen Sie die Höhe und insbesondere die Breite an mehreren Punkten. Gerade bei der Montage direkt vor dem Glas (auf der Glasleiste), kann es vorkommen, dass z.B. die Breite oben, in der Mitte und unten leicht variiert. Nehmen Sie bei der Breite das geringste Maß als Basis.

  • Fenster einzeln messen

    Manche Fenster scheinen auf den ersten Blick identische Maße zu haben - nehmen Sie sich die Zeit, alle Fenster einzeln zu messen - gerade bei der Montage direkt vor dem Glas.

  • Metallmaßband am Besten geeignet

    Zum Messen benutzen Sie am Besten ein Metallmaßband - aus unserer Erfahrung das genaueste Messwerkzeug. Ein Zollstock / Gliedermaßstab ist ähnlich gut geeignet. Nähmaßbänder führen manchmal leider zu kleinen Ungenauigkeiten.

  • Art der Glasleiste / schräger Fensterfalz / schräge Glasleiste - was bedeutet das eigentlich?


    Schräge Glasleiste

    Bei einer schrägen Glasleiste ist der Winkel zur Glascheibe größer als 90°. Je größer dieser Winkel ist, desto schräger ist die Glasleiste. Durch die Schräge wird bei der Montage des Plissees etwas Platz gewonnen, und das Plissee hat mehr Montage- / Bewegungsfreiheit.

    Ein Abzug in der Breite ist bei einer schrägen Glasleiste bei der Bestellung nicht notwendig.

    Gerade Glasleiste

    Eine sogenannte grade Glasleiste bildet einen 90°-Winkel zur Fensterscheibe. Damit das Plissee bei der Montage und späteren Bedienung genug Platz hat, ziehen Sie bei der Angabe der Breite bei der Bestellung bitte 5mm ab.

Videos zum Messen bei Sonderformfenster (Typ VS6 als Beispiel)
